¿Por qué EPA-SWMM sigue siendo la opción principal en modelamiento urbano?

Con las lluvias intensas siendo cada vez más frecuentes, diseñar sistemas de drenaje pluvial dejó de ser un trabajo rutinario para convertirse en una responsabilidad crítica. Como consultores, siempre nos enfrentamos al dilema de qué herramientas elegir para garantizar que el análisis numérico de las cuencas sea realmente confiable.

Hoy el mercado ofrece muchas opciones comerciales con entornos 3D llamativos y licencias bastante caras. Sin embargo, si priorizas el criterio técnico y la velocidad de cálculo, el motor de EPA-SWMM no solo sigue vigente, sino que sigue siendo la base de la industria.

Más que la apariencia: la capacidad del motor matemático

Aunque la interfaz gráfica mantiene un diseño clásico —y para algunos, un poco anticuado—, el valor real de SWMM está en su parte interna. Su motor numérico resuelve de forma hidrodinámica las ecuaciones de Saint-Venant para onda dinámica, considerando la conservación de masa y momentum.

En redes grandes y complejas, algunos softwares comerciales pueden volverse bastante pesados y aumentar mucho el tiempo de cálculo. SWMM, en cambio, resuelve bien los puntos críticos:

• Estabilidad en flujo adverso: Simula con buen rigor flujos bajo presión, flujos inversos, efectos de remanso y el anegamiento (flooding) en los nodos.

• Simulaciones continuas: No se limita a tormentas de diseño específicas; permite evaluar periodos largos a largo plazo, incluyendo evaporación y variaciones estacionales sin romper el modelo.

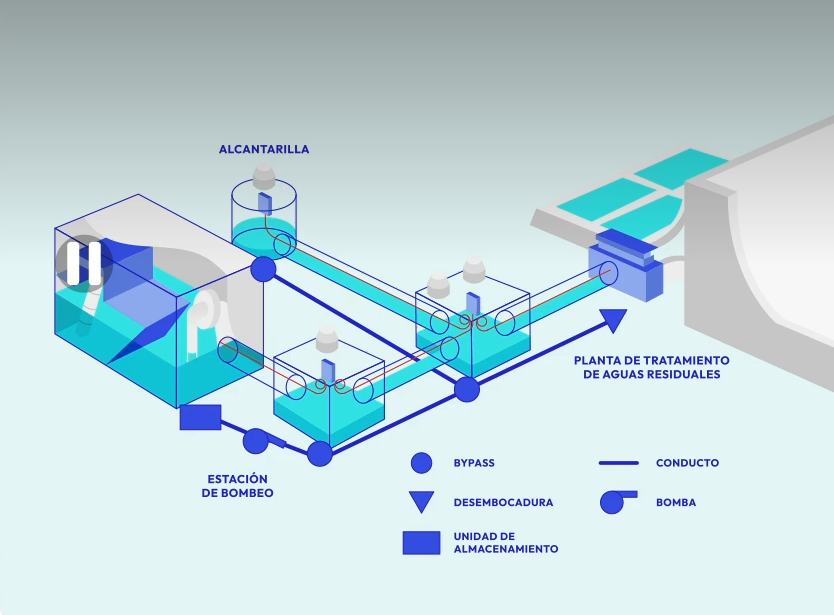

• Estructuras de regulación: Es bastante versátil para introducir curvas operativas en elementos complejos como estaciones de bombeo, vertederos o reguladores tipo outlet.

El problema de usar el software sin entender qué hace

Un riesgo común con los programas modernos es la tendencia a usarlos a ciegas, ingresando datos esperando que el resultado sea correcto por arte de magia. Al final, el modelo es tan bueno como los conceptos físicos que el ingeniero define.

Al trabajar una cuenca urbana, el verdadero reto no es dibujar los polígonos en la pantalla, sino tomar decisiones con criterio:

1. El método de infiltración: Evaluar si el suelo responde mejor a parámetros físicos como Green-Ampt, a la aproximación de Horton o al método global del Número de Curva (SCS). No da igual usar cualquiera.

2. La geometría: Entender que variables como el ancho de la subcuenca (W) influyen directamente en el tiempo de concentración y en el caudal pico del hidrograma. Un mal dato aquí deforma todo.

3. Inestabilidades en la red: Conocer las restricciones matemáticas del programa, como los errores que saltan al conectar varios conductos con distintas energías a un único nodo de descarga (Outfall), y saber cómo resolverlo simplificando la topografía de forma coherente.

La calibración: donde el modelo tiene sentido técnico

Ningún modelo digital sirve si no pasa por un análisis de sensibilidad y calibración. En ciudades, conseguir datos continuos de caudal es difícil, así que toca buscar alternativas: mapas de inundaciones históricas, registros satelitales post-evento o revisar huellas hidráulicas directamente en campo (marcas de nivel en paredes o registros de calles anegadas).

Ajustar los coeficientes de rugosidad de Manning y las alturas de almacenamiento en depresiones (Depression Storage) usando evidencia física real es lo que hace que el modelo tenga sentido técnico y no sea un simple dibujo con colores.

Conclusión

A mi parecer, SWMM sigue siendo muy usado porque, al final, resuelve bastante bien los procesos hidráulicos que realmente interesan en drenaje urbano. Al ser una herramienta de código abierto y tener una comunidad global respaldándolo, demuestra que un buen modelamiento no depende del costo de la licencia, sino de la capacidad del ingeniero para interpretar la realidad de la cuenca.
