Lagunas de estabilización: diseño, fórmulas y criterios que necesitas saber

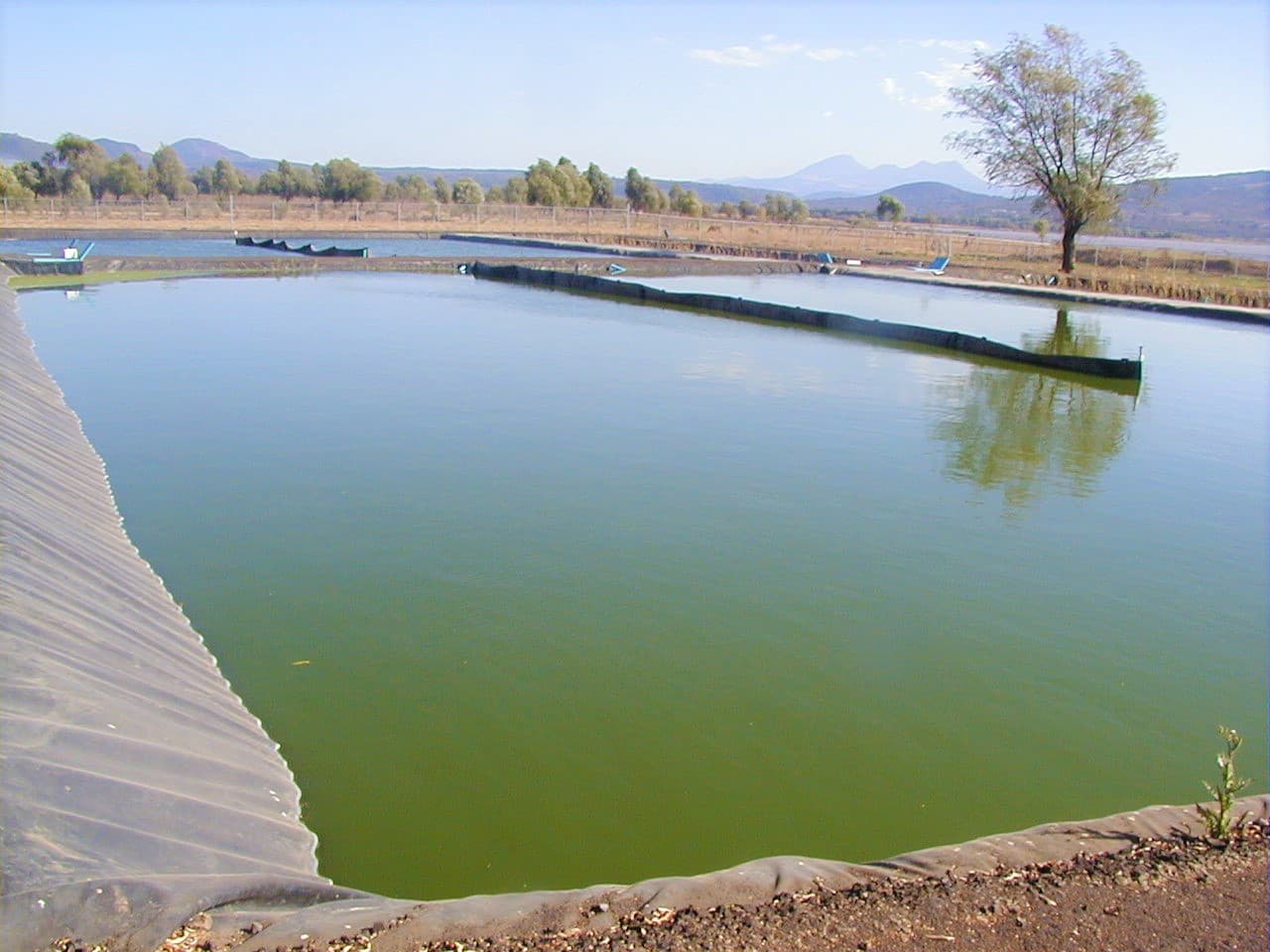

Las lagunas de estabilización son uno de los sistemas de tratamiento de aguas residuales más eficientes en términos de costo-beneficio para contextos rurales y ciudades intermedias. Pero diseñarlas correctamente requiere entender bien la hidráulica, la biología y los parámetros de diseño de cada etapa.

Acá te explico todo lo que necesitas saber — con fórmulas, criterios de diseño y consejos prácticos.

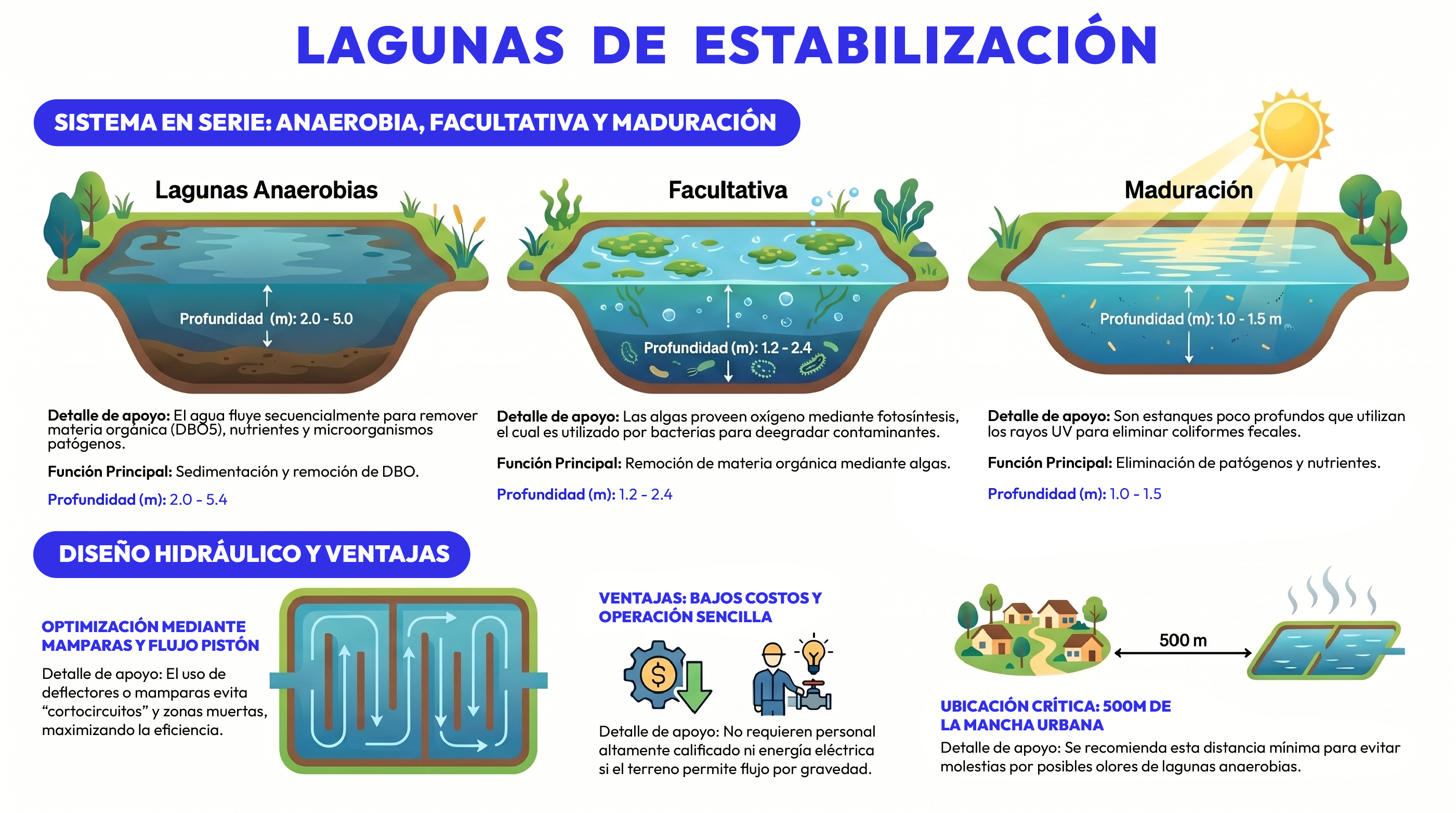

1. El sistema en serie: tres etapas, un objetivo

El sistema clásico funciona con tres tipos de laguna en secuencia. Cada una tiene un rol específico y trabaja con los efluentes de la anterior.

Laguna anaerobia Es la primera barrera. Profundidad de operación entre 2.0 y 5.4 m. Su función principal es la sedimentación y remoción de DBO por digestión anaerobia — captura la mayor carga orgánica del afluente antes de pasar a las etapas siguientes.

Laguna facultativa Es el corazón del sistema. Las algas producen oxígeno mediante fotosíntesis, y ese oxígeno lo usan las bacterias para degradar la materia orgánica restante. Profundidad entre 1.2 y 2.4 m.

Laguna de maduración La etapa final de pulido. Poca profundidad (1.0 a 1.5 m) para maximizar la penetración de rayos UV, que eliminan coliformes fecales y patógenos residuales.

2. Parámetros de diseño por tipo de laguna

Estos son los rangos típicos de diseño para cada etapa:

• Anaerobia: TRH 1–5 días | Carga superficial 100–400 kg DBO/ha·día | Profundidad 2.0–5.4 m

• Facultativa: TRH 5–30 días | Carga superficial 100–350 kg DBO/ha·día | Profundidad 1.2–2.4 m

• Maduración: TRH 5–20 días | Profundidad 1.0–1.5 m

3. Fórmulas esenciales de diseño

Remoción de DBO — Modelo de primer orden (flujo pistón)

El modelo más usado para lagunas facultativas y de maduración es el de von Sperling / Mara:

Ce/Ci = exp(−k · θ)

Donde Ce es la concentración efluente (mg/L), Ci es la concentración influente (mg/L), k es la constante de remoción (d⁻¹) dependiente de la temperatura, y θ es el tiempo de retención hidráulico en días.

Corrección de k por temperatura (Arrhenius)

k(T) = k(20°C) · 1.05^(T−20)

El factor 1.05 es el valor típico para lagunas facultativas. A mayor temperatura, mayor tasa de remoción — lo que favorece el diseño en climas cálidos como costa peruana o selva.

Volumen de laguna

V = Q · TRH

Donde V es el volumen en m³, Q es el caudal de diseño en m³/día, y TRH es el tiempo de retención en días.

Remoción de coliformes — Modelo de Mara (1987)

Para lagunas de maduración en serie:

N/N₀ = 1 / (1 + k_B · θ)^n

Donde N es la concentración de coliformes en el efluente (NMP/100mL), N₀ es la concentración influente, k_B es la constante de remoción bacteriana (≈ 2.6 d⁻¹ a 20°C), y n es el número de lagunas de maduración en serie.

4. Diseño hidráulico: cómo evitar cortocircuitos

Un error común es asumir que toda el agua pasa por el mismo tiempo de retención. En la práctica, sin un buen diseño hidráulico, parte del caudal "corta camino" y sale sin tratarse — esto se llama cortocircuito hidráulico.

La relación largo-ancho (L:W) recomendada es de 3:1 a 4:1 para aproximarse al flujo pistón ideal. El uso de mamparas o deflectores internos es la forma más económica de lograrlo sin ampliar el terreno disponible.

Regla de oro: Para verificar el comportamiento hidráulico real, se usa el índice de Morrill (t₉₀/t₁₀ en la curva de trazador). En lagunas bien diseñadas con mamparas, se puede alcanzar valores menores a 2.0, que es aceptable para diseño práctico.

5. Consejos prácticos de diseño

Ubicación: Mantén una distancia mínima de 500 m respecto a zonas residenciales. Las lagunas anaerobias generan H₂S y otros gases con olor intenso.

Orientación: Alinea el eje largo perpendicular al viento dominante para maximizar la mezcla superficial en la laguna facultativa.

Bermas y taludes: El borde libre mínimo es de 0.5 m sobre el nivel de operación. Los taludes internos recomendados son de 1:2 a 1:3 (vertical:horizontal).

Impermeabilización: En suelos permeables, se requiere revestimiento con arcilla compactada (permeabilidad menor a 10⁻⁷ m/s) o geomembrana HDPE.

Unidades en paralelo: Diseña dos lagunas en paralelo por cada etapa. Así puedes hacer mantenimiento sin interrumpir el tratamiento.

Temperatura: En climas fríos (por debajo de 15°C), aumenta el TRH o la profundidad. La eficiencia biológica baja significativamente en esas condiciones.

6. ¿Cuándo no usar lagunas de estabilización?

Son económicas y efectivas, pero no son la solución universal. Considera otras tecnologías si:

• El terreno disponible es muy limitado (las lagunas necesitan mucho espacio).

• El efluente requiere calidad muy alta para reutilización agrícola avanzada o descarga en cuerpos de agua sensibles.

• El proyecto está en zonas de alta altitud donde la temperatura del agua baja de 10°C de forma permanente.


7. ¿Necesitas hacer un PREDISEÑO?

¿Necesitas una idea rápida de cuánto espacio y qué dimensiones tendría tu PTAR de lagunas? Esta calculadora hace el prediseño por ti, solo ingresa el caudal, la temperatura del agua y los límites de calidad que necesitas cumplir. En segundos tienes volúmenes, áreas y dimensiones para cada etapa del sistema.

Eso sí, los resultados son orientativos. Para un proyecto real necesitarás validar con datos de campo, ajustar según la normativa local y trabajar con un ingeniero especialista. Pero para una primera estimación, es todo lo que necesitas.
